03. Блок-схема
Понятие блок-схемы
Блок-схема алгоритма — это графический способ представления алгоритма, при котором:
- каждое действие изображается в виде геометрического блока;
- порядок выполнения действий задаётся стрелками;
- логика алгоритма становится наглядной и понятной.
Блок-схема показывает не код, а логику решения задачи.
Почему алгоритмы изображают графически
Текстовые алгоритмы:
- требуют внимательного чтения;
- сложны для восприятия при большом количестве шагов;
- плохо показывают ветвления и циклы.
Блок-схемы позволяют:
- «увидеть» алгоритм целиком;
- быстро понять порядок действий;
- легко обнаружить логические ошибки.
Поэтому блок-схемы широко применяются:
- в обучении;
- при проектировании программ;
- при объяснении логики другим людям.
Где используются блок-схемы
Блок-схемы применяются:
- в обучении программированию;
- при разработке программ и приложений;
- в документации программных продуктов;
- при проектировании бизнес-процессов;
- при описании работы устройств и систем.
Даже если программист не рисует блок-схемы на бумаге, он мысленно строит их в голове.
Основные элементы блок-схем
Каждый элемент блок-схемы имеет строгое назначение.
Использование блоков «как попало» приводит к логическим ошибкам.

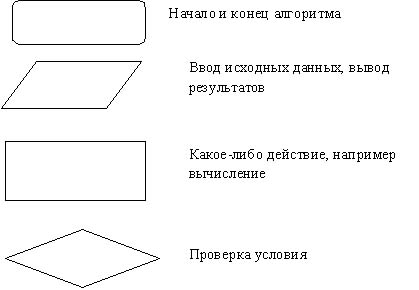

Блок «Начало / Конец»
Форма: овал
Назначение: обозначает начало или завершение алгоритма
Примеры надписей:
- «Начало»
- «Конец»
Правила:
- у любой блок-схемы должно быть начало;
- у любой блок-схемы должен быть конец;
- отсутствие конца означает, что алгоритм может выполняться бесконечно.
Блок действия
Форма: прямоугольник
Назначение: выполнение одного конкретного действия
Примеры:
- «Ввести число»
- «Вычислить сумму»
- «Увеличить счётчик на 1»
ВАЖНО:
- в одном блоке — одно действие;
- действия должны быть понятными и точными.
Плохо:
«Сделать вычисления»
Хорошо:
«Вычислить сумму чисел A и B»
Блок ввода и вывода данных
Форма: параллелограмм
Назначение: ввод данных или вывод информации
Примеры:
- «Ввести имя пользователя»
- «Вывести результат на экран»
Этот блок используется только для:
- ввода данных;
- вывода данных.
Нельзя выполнять вычисления внутри блока ввода/вывода.
Блок условия (ветвление)
Форма: ромб
Назначение: проверка логического условия
Пример условия:
- «Возраст ≥ 18?»
- «Пароль верный?»
Из ромба всегда выходят два направления:
- «Да»
- «Нет»
Условие:
- формулируется кратко;
- должно быть истинным или ложным;
- не содержит действий.
Стрелки и направление выполнения
Стрелки показывают порядок выполнения алгоритма.
Правила:
- алгоритм читается сверху вниз;
- стрелки не должны пересекаться без необходимости;
- направление выполнения должно быть очевидным.
Плохая навигация по стрелкам = плохая блок-схема.
Линейные алгоритмы в блок-схемах
Линейный алгоритм — алгоритм без условий и повторений.
Пример:
- Начало
- Ввести число A
- Ввести число B
- Вычислить сумму
- Вывести результат
- Конец
Такие алгоритмы:
- просты для понимания;
- используются для начального обучения.
Ветвление в блок-схемах
Ветвление — это выбор одного из вариантов выполнения алгоритма в зависимости от условия.
Пример:
- если пароль верный → вход;
- если неверный → сообщение об ошибке.
Каждая ветвь:
- должна быть логически завершена;
- должна приводить к результату или возврату.
Циклы в блок-схемах
Цикл — это повторение одного или нескольких действий.
Примеры:
- повторять ввод пароля, пока он неверный;
- считать сумму чисел, пока не введено 0.
Любой цикл должен содержать:
- условие продолжения;
- условие выхода.
Если выхода нет — возникает бесконечный цикл, что является ошибкой алгоритма.
Типичные ошибки при построении блок-схем
Начинающие часто допускают следующие ошибки:
- отсутствие блока «Конец»
- несколько действий в одном блоке
- условие без вариантов «да / нет»
- непонятные формулировки
- зацикливание без выхода
Если блок-схему трудно объяснить — алгоритм составлен неправильно.
Связь блок-схем и программирования
Любую программу можно представить так:
Задача
↓
Алгоритм
↓
Блок-схема
↓
Код на Python
Если алгоритм ошибочный:
- код будет либо неправильным,
- либо работать не так, как ожидается.
Почему блок-схемы изучаются до программирования
Изучение блок-схем:
- развивает алгоритмическое мышление;
- снижает страх перед программированием;
- помогает понять логику кода.
Сначала учимся думать, а потом писать код.
Итоги
- Блок-схема — наглядная форма алгоритма
- Каждый блок имеет строгое назначение
- Блок-схемы помогают анализировать логику
- Ошибки легче найти на схеме, чем в коде
- Блок-схема — шаг к программированию на Python
