03. Сигналы аналоговые и цифровые
Что такое сигнал
Сигнал — это способ передачи информации от одного устройства к другому.
В сетях сигнал может быть: - электрическим - световым - радиоволновым
Сигнал — это физическое представление данных

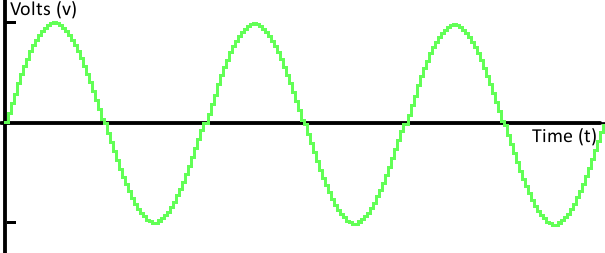

Аналоговый сигнал
Аналоговый сигнал — это непрерывный сигнал, который может принимать любые значения.
Характеристика
- Плавный
- Непрерывный
- Бесконечное количество значений
Примеры
- Звук (голос)
- Радио
- Телевидение
Недостатки
- Чувствителен к помехам
- Искажается при передаче
- Сложнее восстанавливать

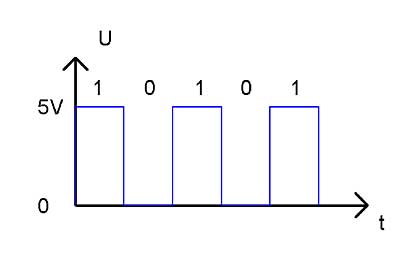

Цифровой сигнал
Цифровой сигнал — это дискретный сигнал, который имеет ограниченное количество значений.
Обычно:
0 и 1
Характеристика
- Ступенчатый
- Четкие значения
- Устойчив к помехам
Примеры
- Компьютерные сети
- Интернет
- Файлы
Преимущества
- Устойчивость к шумам
- Возможность проверки ошибок
- Легко хранить и передавать
Сравнение сигналов
| Характеристика | Аналоговый | Цифровой |
|---|---|---|
| Тип | Непрерывный | Дискретный |
| Значения | Любые | 0 и 1 |
| Помехоустойчивость | Низкая | Высокая |
| Качество | Может ухудшаться | Стабильное |
Виды сигналов по физической природе
Очень важно:
Аналоговый / цифровой — это форма сигнала
Электрический / световой / радио — это способ передачи
Электрический сигнал
- Передается по проводам
- Используется в кабелях
Где применяется: - витая пара (Ethernet) - коаксиальный кабель
Световой сигнал
- Передается по оптоволокну
- Использует свет
Особенности: - Очень высокая скорость - Не боится электромагнитных помех
Пример: - интернет от провайдера
Радиосигнал
- Передается по воздуху
- Использует радиоволны
Пример: - Wi-Fi - Bluetooth
Важный момент
Любая среда может передавать и аналоговый, и цифровой сигнал:
| Среда | Аналоговый | Цифровой |
|---|---|---|
| Электрическая | ✔ | ✔ |
| Световая | ✔ | ✔ |
| Радио | ✔ | ✔ |
Преобразование сигналов
В реальной жизни сигналы часто преобразуются.
Аналог → цифровой
Например: - микрофон → компьютер
Процесс: 1. Захват сигнала 2. Оцифровка 3. Передача
Цифровой → аналоговый
Например: - компьютер → колонки
Устройства
| Устройство | Назначение |
|---|---|
| АЦП | Аналог → цифровой |
| ЦАП | Цифровой → аналоговый |
| Модем | Преобразование сигналов |
Где используются сигналы
| Среда | Тип сигнала |
|---|---|
| Витая пара | Электрический (цифровой) |
| Оптоволокно | Световой |
| Wi-Fi | Радиосигнал |
Пример из жизни
Вы говорите в микрофон: 1. Голос — аналоговый сигнал 2. Преобразуется в цифровой 3. Передается по сети 4. На другом конце обратно в звук
Типичные ошибки
❌ "Аналоговый = старый, цифровой = новый"
✔ Не совсем — оба используются
❌ "Цифровой сигнал всегда лучше"
✔ Зависит от задачи
Итоги
- Сигнал — способ передачи данных
- Аналоговый — непрерывный
- Цифровой — дискретный (0 и 1)
- Цифровые сигналы устойчивее к помехам
- В реальности сигналы часто преобразуются
Пример из жизни
Онлайн-звонок: 1. Ваш голос — аналоговый 2. Преобразуется в цифровой 3. Передается по Wi-Fi (радиосигнал) 4. Доходит до другого устройства 5. Преобразуется обратно в звук
