01. Модель OSI и физический уровень
Что такое модель OSI
Модель OSI (Open Systems Interconnection) — это эталонная модель взаимодействия сетевых систем, разработанная для понимания того, как данные передаются по сети.
Простыми словами:
Это схема, которая показывает, как информация проходит путь от одного компьютера к другому.
Модель делит процесс передачи данных на 7 уровней, где каждый уровень выполняет свою задачу.

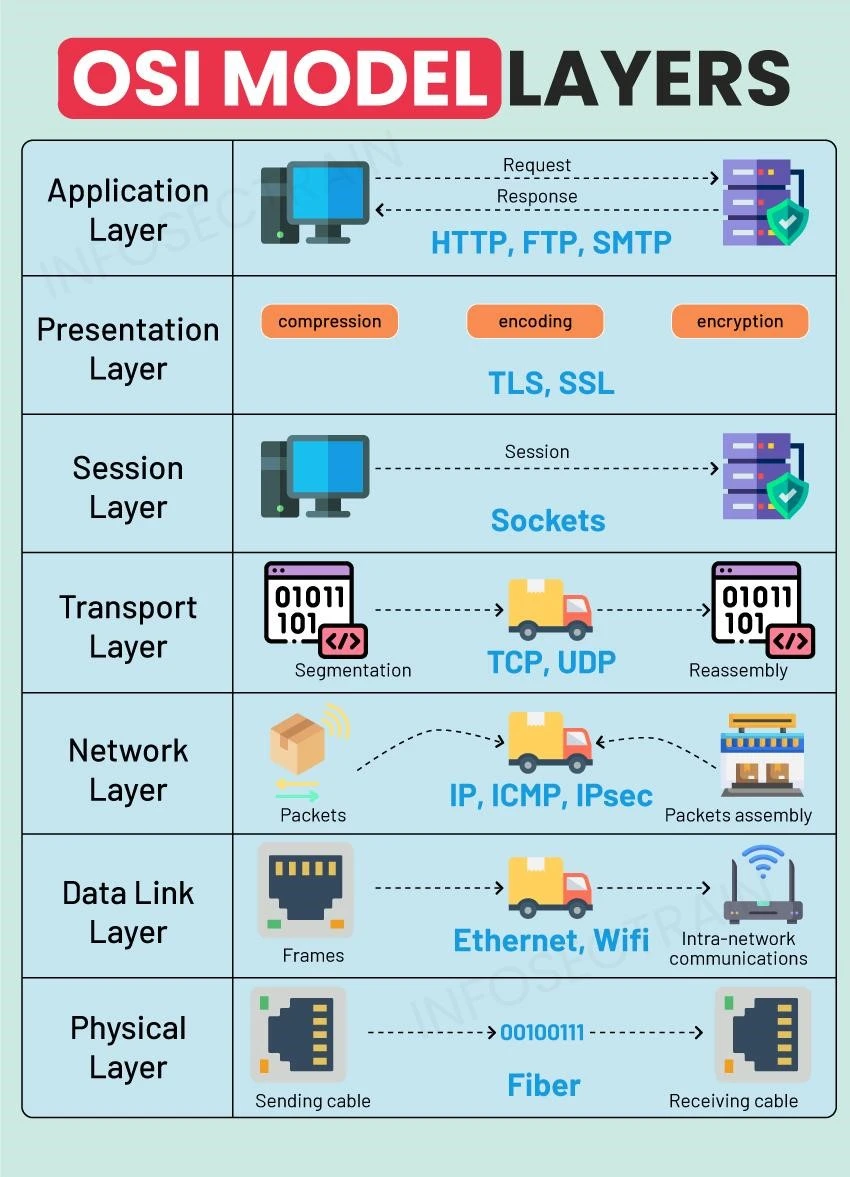

Уровни модели OSI
| № | Уровень | Название | Назначение |
|---|---|---|---|
| 7 | Прикладной | Application | Работа с программами |
| 6 | Представления | Presentation | Формат данных |
| 5 | Сеансовый | Session | Установление соединения |
| 4 | Транспортный | Transport | Доставка данных |
| 3 | Сетевой | Network | Маршрутизация |
| 2 | Канальный | Data Link | Передача кадров |
| 1 | Физический | Physical | Передача сигналов |
Физический уровень (Physical Layer)
Физический уровень — это самый нижний уровень модели OSI, который отвечает за передачу данных в виде сигналов.
Главная задача: Передать бит (0 или 1) от одного устройства к другому.
Основные функции физического уровня
- Передача электрических сигналов
- Передача световых сигналов (оптика)
- Передача радиоволн (Wi-Fi)
- Определение скорости передачи
- Определение способа кодирования
Что именно передается?
Физический уровень работает с:
Битами (0 и 1)
Пример:
101101001011
Он не понимает смысл данных, только передает их.
Как происходит передача
- Компьютер формирует данные
- Они преобразуются в сигнал
- Сигнал передается по кабелю
- Второй компьютер принимает сигнал
- Преобразует обратно в данные
Виды сигналов
| Тип | Пример |
|---|---|
| Электрический | Витая пара |
| Световой | Оптоволокно |
| Радиосигнал | Wi-Fi |
Устройства физического уровня
К физическому уровню относятся:
- Кабели (витая пара, оптика, коаксиал)
- Разъемы (RJ-45 и др.)
- Повторители (Repeater)
- Концентраторы (Hub)
- Сетевые карты (частично)
Особенности физического уровня
Он:
- Не проверяет ошибки
- Не знает, куда идут данные
- Не анализирует содержимое
Его задача — просто передать сигнал
Почему физический уровень важен
Если физический уровень работает плохо:
- Падает скорость
- Возникают ошибки
- Теряется связь
Даже идеально настроенная сеть не будет работать при плохом кабеле.
Итоги
- Модель OSI — это структура передачи данных
- В ней 7 уровней
- Физический уровень — самый нижний
- Он передает данные в виде сигналов
- Работает с битами
- Использует кабели, радиоволны и свет
