04. Электромагнитные помехи
Что такое шум и помехи
Шум — это случайные искажения сигнала
Помехи — внешние воздействия на сигнал
Простыми словами:
это всё, что мешает сигналу дойти правильно
Пример
Передаем:
1011001
Из-за помех получаем:
1010001
произошла ошибка передачи
Виды помех

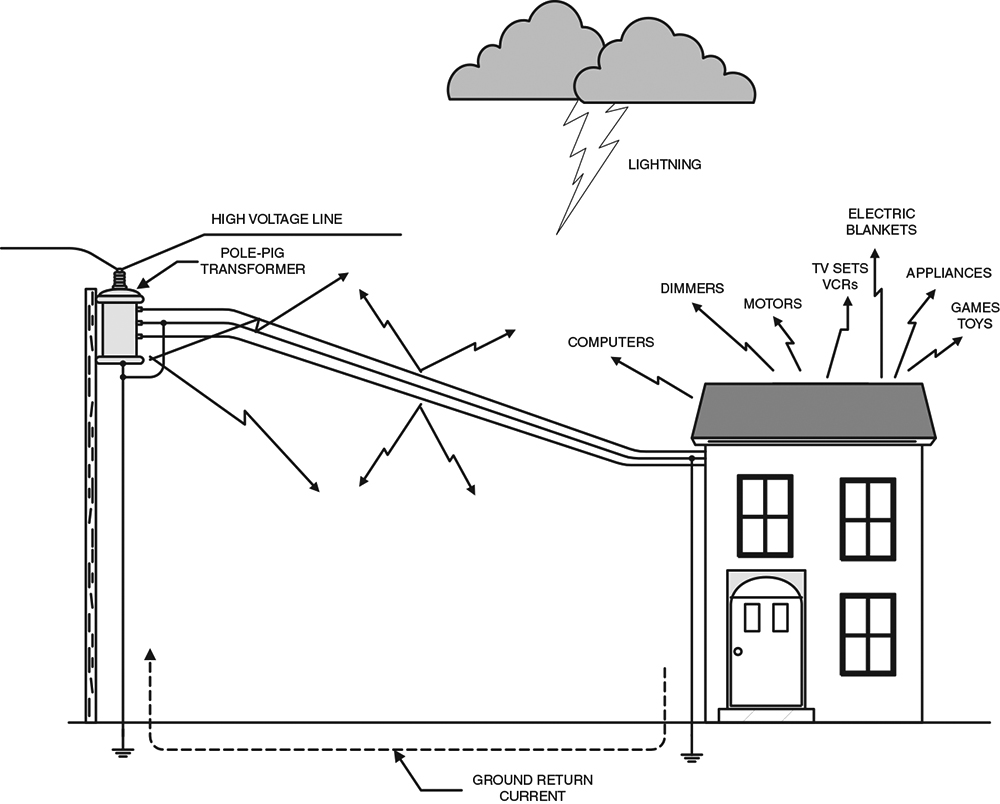

Электромагнитные помехи (EMI)
- Возникают от электрических устройств
- Самые распространенные
Источники: - электропроводка - блоки питания - двигатели

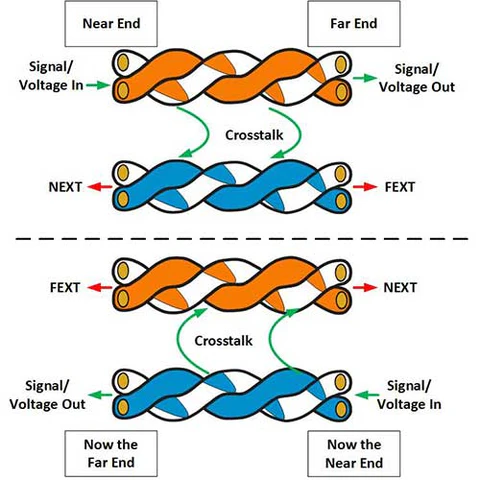

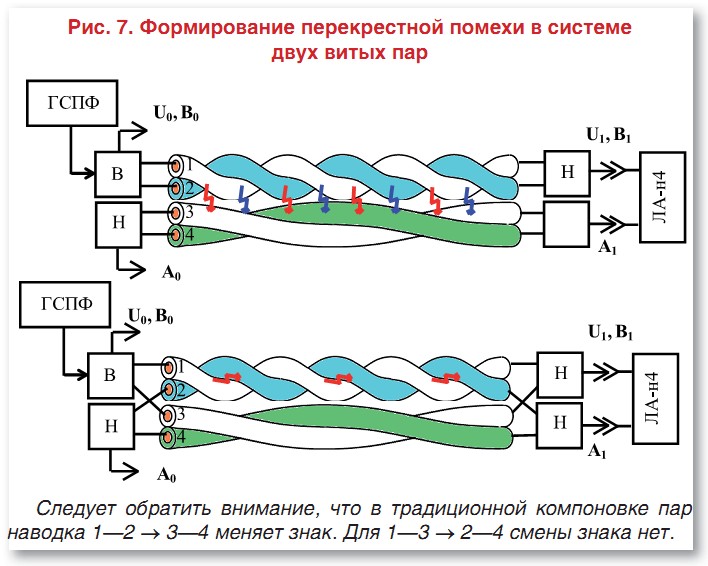

Перекрестные помехи (Crosstalk)
- Один кабель влияет на другой
- Часто в витой паре
Причина: - близкое расположение проводников

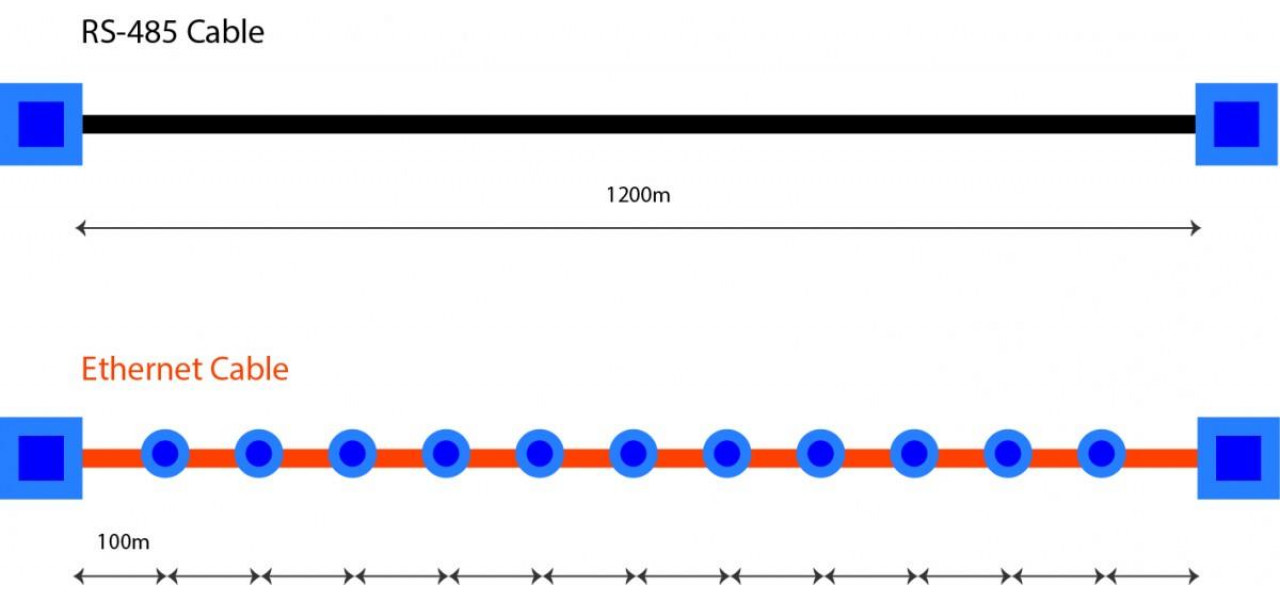

Затухание (Attenuation)
- Ослабление сигнала
- Чем дальше — тем слабее
Импульсные помехи
- Кратковременные всплески
- Очень опасны
Пример: - скачки напряжения - включение оборудования
Источники помех
- Электропроводка
- Бытовая техника
- Радиоустройства
- Плохие кабели
- Некачественный монтаж
Влияние помех
| Последствие | Описание |
|---|---|
| Ошибки передачи | Искажение данных |
| Потери пакетов | Данные не доходят |
| Падение скорости | Повторная передача |
| Обрывы связи | Полная потеря сигнала |
Помехи в разных средах
Электрические кабели
- Сильно подвержены EMI
- Требуют экранирования
Оптоволокно
- Не боится EMI
- Самое устойчивое

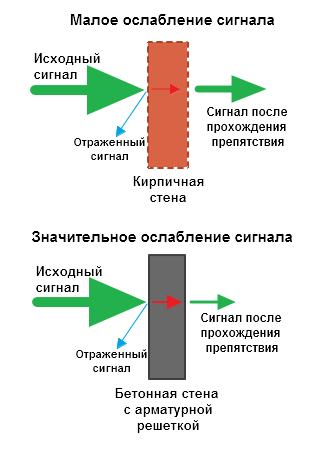

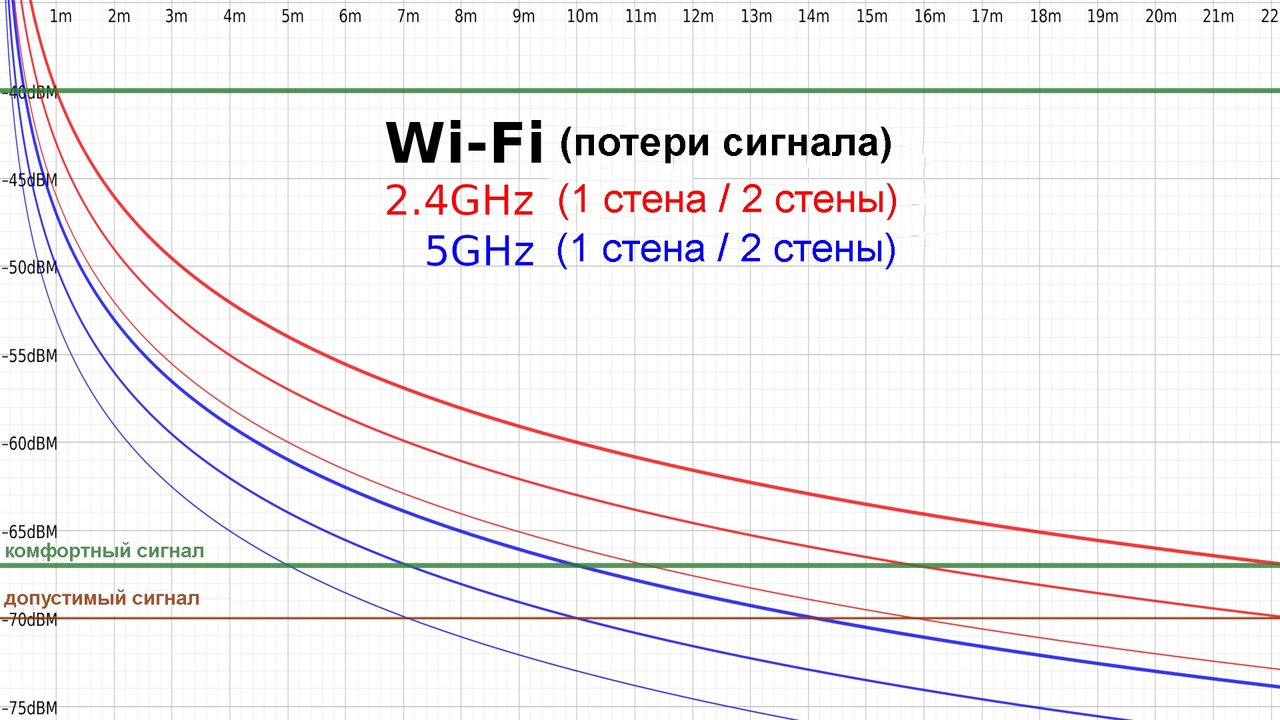

Радиосигнал (WiFi)
Помехи от: стен других Wi-Fi микроволновок
Методы защиты

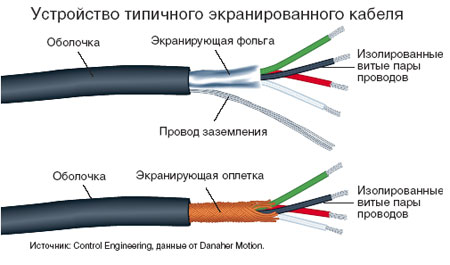

Экранирование
- FTP / STP кабели
Скручивание проводов
- уменьшает помехи
Правильная прокладка
- не рядом с силовыми кабелями
Усиление сигнала
- репитеры
- усилители
Использование оптоволокна
- защита от EMI
Пример из практики
В аудитории: - Кабель проложен рядом с электропроводкой - Интернет "лагает" - Появляются потери пакетов
Причина — электромагнитные помехи
Типичные ошибки
❌ "Если кабель работает — значит всё нормально"
✔ Нет, он может работать плохо
❌ "Wi-Fi тормозит из-за интернета"
✔ Часто причина — помехи
Итоги
- Помехи и шумы искажают сигнал
- Бывают разные виды помех
- Они влияют на скорость и качество связи
- Есть методы защиты
- Оптоволокно — самое устойчивое
